1.空壓機活塞的結構及強度

空壓機活塞與缸套(或與液缸體內壁) 組成一對動密封，密封原件組裝在活塞上。活塞的往復 運動交替地改變著行程容積，借助空壓機閥實現抽送液體的工作過程，為此,活塞應具備:

1) 良好的密封性能。

2) 足夠的強度和剛度。

3) 空壓機活塞體與活寨桿、活塞環等的連接和定位應牢周、可靠。

4) 在保證密封的前提下,應盡可能減少磨損，減少功率損耗，提高使用壽命。

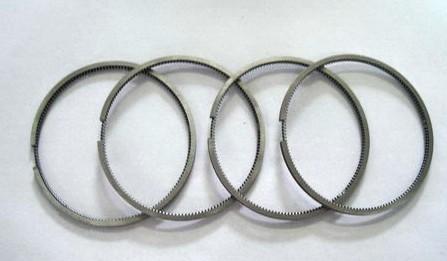

2.空壓機活塞環的結構和強度

(一) 空壓機活塞環結構型式

空壓機活塞環的材料有鑄鐵，鋼,銅，夾布膠木和塑料。對非僉屬制的活塞環為增加其彈力 需加彈性圖。

活塞環開口有直口、斜口(45“或60*) 和擠口三種形式。

搭口活塞環的密封性能好，但制造工藝復雜且裝配時容易折斷。

斜口與直口的密封性能無明顯差別，因直口工藝簡單，一般采用直口。

活塞環在自由狀態下其外徑略大于缸套內徑使在裝配狀態下具有彈力。

(二) 活塞環主要尺寸的確定

l.徑向厚度

式中D一一活塞環外徑，單位為cm。

活塞直徑大，1取小值; 活塞直徑小取大值。非金屬活塞環t值應取大些，以保證有足 夠的強度。

2.軸向寬度

活塞直徑大，取小值; 活塞直徑小，取大值。

軸向寬度b對密封性能影晌不大，為減小摩擦力，b值不宜過大。

但b增加時，活寨環 彈力也增加，易于克服環' 神的摩擦，使環與缸套內壁貼合較緊，故對壓差大者，b,可取大
